引言：量化性能是应用的前提

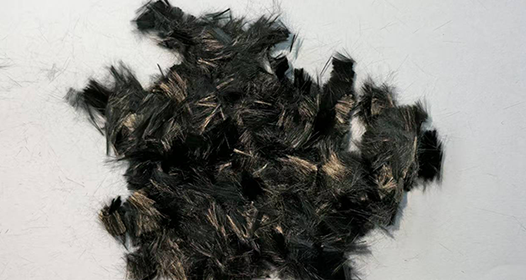

短切碳纤维增强复合材料的性能评估需兼顾宏观力学表现与微观结构特性。本文将系统解析六大关键测试指标，为材料选型与质量控制提供科学依据。
1.拉伸强度测试（ASTM D3039）
· 使用万能试验机以2mm/min速率拉伸标准哑铃型试样，记录断裂强度与弹性模量；
· 短切碳纤维含量15%的PA6复合材料，拉伸强度可达210MPa，较纯树脂提升400%。
2.弯曲性能测试（ISO 14125）
· 三点弯曲法测定材料抗变形能力，重点关注弯曲强度与挠度关系；
· 添加20%短切碳纤维的环氧树脂，弯曲模量达12GPa，适用于高刚性结构件。
1.热变形温度（HDT）测试
· 在0.45MPa载荷下，短切碳纤维/PC复合材料HDT可达148℃，较基体树脂提升60℃；
· 数据可指导材料在引擎舱等高温环境的应用边界。
2.热膨胀系数（CTE）测定
· 激光干涉法测量材料在-50℃至150℃区间的尺寸变化率；
· 短切碳纤维可将树脂CTE从70×10⁻⁶/℃降至15×10⁻⁶/℃，显著提升尺寸稳定性。
1.层间剪切强度（ILSS）测试
· 短梁剪切法评估纤维与基体结合强度，优化表面处理工艺；
· 经等离子处理的纤维ILSS值提升35%，有效防止分层失效。
2.盐雾老化测试（ASTM B117）
500小时盐雾试验后，短切碳纤维/ABS复合材料的拉伸强度保留率超90%，验证其在海洋环境的可靠性。
结语：数据驱动的材料设计
通过建立测试数据库，可反向指导短切碳纤维含量、长度与基体材料的优化配比。例如在汽车踏板应用中，10%纤维含量方案在成本与性能间实现最佳平衡。
