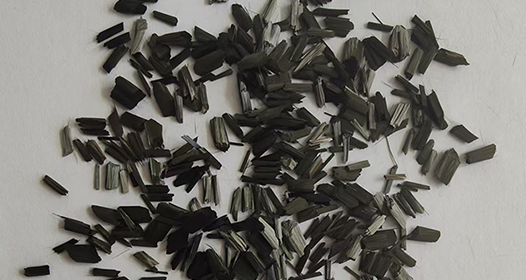

短切碳纤维以其优异的导电性能，在电磁屏蔽材料领域展现出巨大潜力。与传统金属屏蔽材料相比，短切碳纤维增强复合材料具有重量轻、耐腐蚀、易成型等优势，正在成为新一代电磁屏蔽材料的重要选择。
电磁屏蔽效能主要取决于材料的导电性和导磁性。短切碳纤维的体电阻率通常为10⁻³-10⁻⁴Ω·cm，这种良好的导电性使其能够通过反射机制衰减电磁波。当短切碳纤维在复合材料中形成连续导电网络时，屏蔽效能会显著提高。研究表明，当纤维体积分数达到15%时，在1GHz频率下的屏蔽效能可超过30dB，满足大多数商业电子设备的屏蔽要求。
纤维的取向对屏蔽性能有重要影响。通过磁场或流场控制技术，可以使短切碳纤维在特定方向择优排列，形成各向异性的导电网络。这种设计特别适合定向屏蔽需求，在优先屏蔽方向上，屏蔽效能可比随机分布提高50%以上。在多层屏蔽结构中，交替排列不同取向的短切碳纤维层，可以构建宽频高效的屏蔽体系。
短切碳纤维的长度和长径比是影响导电网络形成的关键参数。当纤维长度大于临界渗流长度时，更容易形成三维导电通路。优化研究表明，使用长度6-8mm、直径7μm的短切碳纤维，可以在10%的体积分数下实现导电渗流。通过纤维表面金属化处理（如化学镀镍），可以进一步降低渗流阈值至5%以下。
高频性能是短切碳纤维屏蔽材料的重要考量。在GHz频段，趋肤效应显著，电磁波主要在材料表层传播。因此，在表层区域富集短切碳纤维的设计可以大幅提高屏蔽效率。功能梯度设计技术能够在材料厚度方向精确控制纤维分布，使表层纤维浓度达到整体平均值的2-3倍。测试数据显示，这种梯度材料的屏蔽效能比均匀材料提高40%以上。
短切碳纤维屏蔽材料的应用正在向多功能化发展。通过复合磁性粒子（如铁氧体），可以同时获得电损耗和磁损耗能力，在低频段表现出更好的屏蔽性能。与相变材料结合，可以制造出具有热管理功能的智能屏蔽材料。这些创新设计使短切碳纤维屏蔽材料能够满足5G通信、航空航天等高端应用领域的复杂需求。
