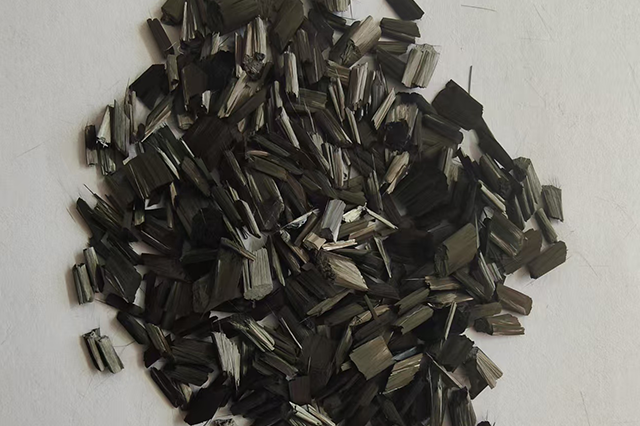

当碳纤维短切被加入到树脂中时，它们并非简单地在其中漂浮，而是通过一层薄薄的“界面层”与基体紧密相连。这个界面的质量，直接决定了复合材料的最终性能。如果界面结合弱，外力作用时纤维就会像“粉笔中的头发丝”一样被轻易拔出，无法起到承载作用；如果界面结合强，外力就能有效传递到纤维上，实现1+1>2的增强效果。
要优化碳纤维短切与树脂的界面结合，核心在于解决两个问题：浸润性与化学键合。碳纤维表面光滑且呈现化学惰性，与许多树脂（特别是亲水性的树脂或不含极性基团的聚烯烃）的浸润性很差。为此，科学家们开发了“上浆剂”技术。
上浆剂是涂覆在碳纤维短切表面的一层极薄的聚合物涂层，通常只有几十到几百纳米厚。这层涂层至少有三个作用：一是保护纤维在运输和加工过程中不受损伤；二是集束纤维，防止飞丝；三是在纤维和树脂之间充当“桥梁”。
针对不同的树脂基体，必须选择匹配的上浆剂。例如，用于增强尼龙（PA）的碳纤维短切，通常会采用聚酰胺或聚氨酯类的上浆剂，这些上浆剂能与尼龙的酰胺基团形成氢键甚至发生共结晶。用于增强环氧树脂的碳纤维短切，则采用环氧基上浆剂，其环氧基团可以在固化过程中参与交联反应，形成化学键连接。如果上浆剂选错了，比如用环氧上浆剂去增强聚丙烯（PP），由于PP无极性，两者结合力会很差，复合材料性能可能还不如纯塑料。
除了上浆剂，近年来还发展出了等离子体处理、纳米粒子接枝等先进技术。例如，通过在碳纤维短切表面接枝碳纳米管或石墨烯，可以构建多尺度的增强结构，极大地增加接触面积和机械啮合力。
研究界面结合，离不开微观表征手段。通过扫描电镜（SEM）可以观察复合材料断口形貌：如果看到光秃秃的纤维拔出留下的空洞，说明界面结合差；如果看到纤维表面粘附着大量树脂基体，则说明界面结合良好。正是这些微观层面的努力，确保了碳纤维短切在宏观制品中能够充分发挥其卓越的性能。
