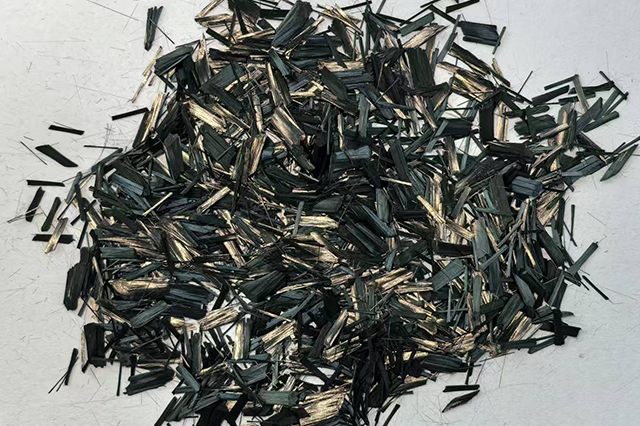

在碳纤维短切的生产和应用中，有一个环节虽然看不见摸不着，却起着决定性的作用——那就是上浆处理。上浆剂，这层涂覆在纤维表面的薄薄一层化学物质，如同连接碳纤维与外部世界的“桥梁”，决定了碳纤维短切能否在加工中顺利通过，以及最终能否与基体材料形成牢固的结合。
上浆剂的三大核心功能
集束与保护： 碳纤维原丝由数千根单丝组成，切割后容易散开形成毛丝。上浆剂能将数千根单丝粘在一起，形成一个整体，便于输送和喂料，防止在加工过程中产生静电飞毛。
工艺通过性： 在注塑或模压过程中，带有合适上浆剂的碳纤维短切能够顺畅地流动，均匀地分散到基体中，不会堵塞喂料口或在局部形成团聚。
界面结合（最关键）： 上浆剂作为“偶联层”，需要同时与碳纤维表面和树脂基体产生物理或化学作用。如果上浆剂与树脂不相容，即使纤维强度再高，也无法在受力时将应力传递给纤维。
如何选择合适的“桥梁”？
选择碳纤维短切的上浆剂，核心依据是你要与之复合的基体材料：
热固性树脂体系（如环氧、乙烯基酯、聚氨酯）： 需要选择环氧类或聚氨酯类上浆剂。这类上浆剂含有环氧基或羟基，可以在加热固化过程中与树脂的交联剂发生化学反应，形成化学键连接，这是最强的界面结合。
通用热塑性树脂（如尼龙PA、聚酯PBT、聚碳酸酯PC）： 聚氨酯上浆剂是常见选择，它与许多热塑性塑料具有良好的相容性。部分高性能热塑性塑料如聚苯硫醚（PPS），则需要选择耐高温的芳族聚合物上浆剂。
特种工程塑料（如聚醚醚酮PEEK、聚醚酰亚胺PEI）： 这些材料加工温度高达350-400℃，普通上浆剂会瞬间分解。因此必须选用耐超高温的聚酰胺或特殊芳族聚合物上浆剂，甚至有时采用“未上浆”纤维，依靠高温熔融状态下树脂直接浸润纤维。
水性体系（如造纸、水性涂料、水泥）： 需要选择亲水性好的上浆剂，如甘油类或水溶性聚酰胺，确保碳纤维短切能在水中均匀分散，而不是漂浮在水面。
上浆剂的含量也有讲究，通常在1.0%到5.0%之间。含量过低，集束和保护效果差；含量过高，则形成薄弱层，阻碍应力传递。因此，精准控制上浆剂的质量和含量，是生产高品质碳纤维短切的核心技术之一。
