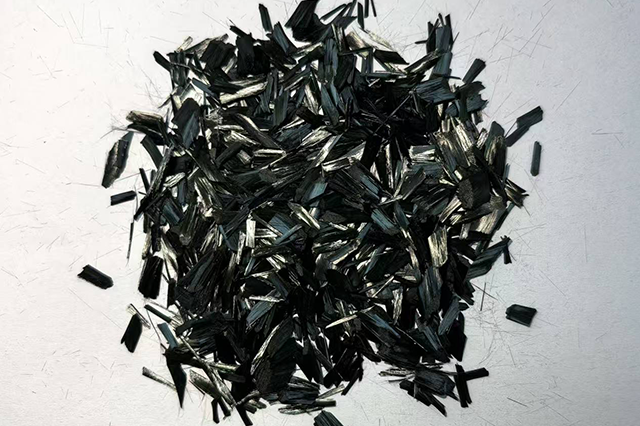

注塑成型是短切碳纤维增强复合材料最广泛使用的加工方法之一。然而，短切碳纤维在注塑过程中的流动行为远比纯塑料复杂，它直接影响纤维的取向分布、长度保留以及最终制品的力学性能和外观质量。本文将系统分析短切碳纤维在注塑充填、保压和冷却阶段的流动行为，并给出相应的模具设计要点，帮助工程师获得高质量的注塑件。
一、短切碳纤维在注塑流动中的行为特征
当含有短切碳纤维的熔体从喷嘴经流道、浇口进入模具型腔时，纤维会受到复杂的流体动力学作用。主要表现为：
取向行为：在剪切流和拉伸流的作用下，短切碳纤维倾向于沿流动方向排列。靠近模壁的区域剪切速率高，纤维取向高度一致；中心区域剪切速率低，纤维取向较为随机。这一取向分布导致注塑件各向异性：沿流动方向的力学性能（如拉伸强度、弯曲模量）明显高于垂直于流动方向。
纤维-壁面相互作用：短切碳纤维可能在模壁附近发生“滑移”或“富树脂层”现象，即纤维向中心迁移，表面形成一层几乎不含纤维的树脂层。这有利于表面光泽度，但也可能导致表面耐磨性和导电性下降。
纤维断裂：熔体通过狭窄的浇口、流道转角或筋位根部时，会产生强烈的拉伸和剪切，导致短切碳纤维发生断裂。纤维长度保留率对最终力学性能至关重要，因此需要优化浇口设计和工艺参数以减少断裂。
熔接痕处的纤维行为：当两股或多股熔体前锋相遇时，会形成熔接痕。在熔接痕区域，短切碳纤维的取向通常垂直于熔接方向，且纤维难以跨越熔接线，导致该区域成为力学性能的薄弱点。
二、模具设计要点
针对上述流动行为，模具设计需要特别注意以下几点：
1. 浇口设计
类型选择：应优先采用大尺寸的浇口，如侧浇口、扇形浇口或薄膜浇口，以减少熔体通过时的剪切速率。避免使用点浇口或针阀式浇口，因为它们会导致强烈的剪切和短切碳纤维断裂。对于大型或薄壁件，可使用多点顺序浇注，以缩短流动长度。
位置设置：浇口应设置在制品的厚壁区域，并尽可能使熔体沿主受力方向流动，以便纤维沿受力方向取向。同时，浇口应远离熔接痕形成区域，或使熔接痕出现在非受力或可接受的位置。
浇口尺寸：浇口厚度应至少为制品壁厚的70%-80%，宽度应足够大以降低熔体速度。浇口长度宜短（一般0.5-1.5mm），以减少压力损失。
2. 流道系统
主流道和分流道：使用圆形或梯形流道，避免尖锐转角。流道直径应足够大（通常4-8mm），以降低剪切速率。分流道应尽可能短，且平衡布置，使各型腔同时充填。
冷料井：在流道末端设置足够深度的冷料井，捕获前锋冷料，避免冷料进入型腔造成流痕或纤维团聚。
3. 排气系统
短切碳纤维增强材料在充填时更容易卷入空气，且纤维的存在会阻碍气体的排出。排气不良会导致焦烧、短射或纤维-树脂分离。应在熔体最后填充的区域、熔接痕位置以及筋位末端开设排气槽，深度一般为0.02-0.05mm，宽度3-10mm。
4. 模具温度
较高的模具温度（比纯塑料高20-40℃）有利于保持短切碳纤维的流动性，减少表面浮纤，并改善熔接痕强度。但过高的模温会延长成型周期。建议通过模流分析确定最佳模温，并采用油温机或电加热以实现均匀加热。
5. 制品壁厚设计
均匀壁厚：尽量保持制品壁厚均匀，避免突然变化，以减少熔体流动的不稳定性和纤维取向的突变。
最小壁厚：短切碳纤维增强材料的流动长度比（L/t）通常比纯塑料小，因为纤维增加了熔体黏度。一般最小壁厚不应小于1.0-1.5mm，否则充填困难。
过渡圆角：在壁厚变化处和转角处使用大半径圆角（至少为壁厚的0.5倍），以减少流动阻力和纤维断裂。
三、注塑工艺参数的配合
模具设计还需要与工艺参数协同：
注射速度：中低速注射有利于减少短切碳纤维断裂，但速度太慢可能导致熔接痕明显或充填不足。建议采用分级注射：通过浇口后适当降低速度。
背压：较低的背压（0.5-1.5 MPa）可以减少螺杆剪切对纤维的损伤，同时保证塑化均匀。
保压压力：适当提高保压压力可以补偿收缩，改善熔接痕强度，但过高的保压可能导致内应力过大和脱模困难。
四、典型问题与对策
表面浮纤：纤维裸露在制品表面，影响外观和手感。对策：提高模具温度、注射速度和模腔表面光洁度；使用低剪切浇口；添加流动改性剂。
熔接痕强度低：在熔接痕处容易断裂。对策：增加熔接痕处的排气；提高熔体温度和模温；在熔接痕对应位置设置溢料槽（后切除）。
翘曲变形：由于纤维取向导致的不均匀收缩。对策：优化浇口位置以实现更均衡的流动；使用多浇口或顺序阀浇口；调整保压曲线。
总之，注塑成型短切碳纤维增强复合材料是一项系统工程。深入理解纤维的流动行为，并结合科学的模具设计和工艺优化，才能制造出既满足力学性能又具有良好外观的高质量注塑件。
