不同长度短切碳纤维（3mm/6mm/12mm）对复合材料性能的影响

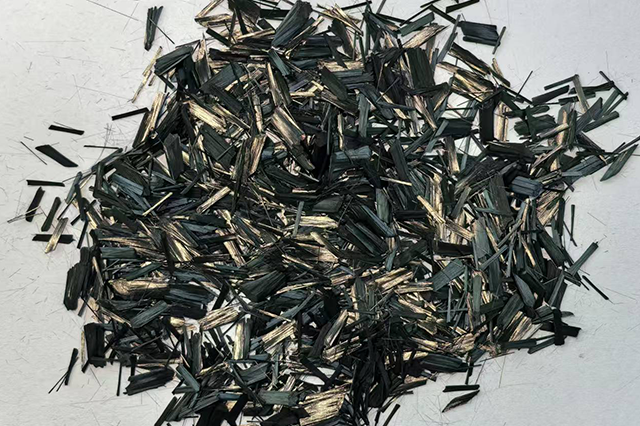

在选购短切碳纤维时，您会面临一个关键参数：纤维长度。常见规格有3mm、6mm、12mm，有时还有1mm和25mm。不同长度的短切碳纤维对复合材料的力学性能、加工特性、表面质量等有着显著影响。深入了解这些影响，有助于您为特定应用选择最合适的短切碳纤维长度。本文将通过实验数据和理论分析，详细对比3mm、6mm、12mm三种典型长度短切碳纤维的增强效果。

一、纤维长度保留与临界长度

在复合材料中，短切碳纤维的增强效率取决于其长度是否超过“临界长度”。临界长度是指纤维能够被基体通过界面剪切应力加载至断裂所需的最小长度。对于典型的短切碳纤维/尼龙体系，临界长度约为0.5-1.0mm。当纤维长度大于临界长度时，纤维可能被拉断（如果结合良好）或拔出（如果结合较弱），都能消耗能量，提供增强和增韧效果。当纤维长度小于临界长度时，纤维轻易从基体中拔出，无法有效承载。

在实际加工（如挤出、注塑）过程中，短切碳纤维会发生断裂，最终保留在制品中的平均纤维长度往往远小于初始长度。因此，初始长度越长，最终保留长度也可能越长，增强效果越显著。

二、不同长度短切碳纤维的力学性能影响

我们以尼龙66为基体，添加20%重量分数的短切碳纤维，对比3mm、6mm、12mm三种规格的性能差异（典型数据范围）：

从表中可以看出，随着短切碳纤维长度增加，所有力学性能指标均呈上升趋势。12mm短切碳纤维相比3mm规格，拉伸强度可提高20%-30%，弯曲模量提高30%-50%，冲击强度提高近一倍。这是因为较长的纤维在基体中形成了更有效的三维网络，能够更好地传递载荷、桥接裂纹、消耗断裂能量。

三、不同长度对加工性能的影响

短切碳纤维越长，加工难度越大。

喂料与混合：12mm短切碳纤维蓬松体积大，容易在喂料口发生“架桥”现象，导致喂料不均匀。需要采用强制喂料或侧向喂料。3mm和6mm的流动性好，不易堵塞。

纤维断裂：长纤维在挤出机和注塑机螺杆中遭受剪切时，断裂更严重。12mm短切碳纤维的最终保留长度可能只有0.6-1.0mm，而3mm的可能保留0.2-0.4mm，虽然长纤维最终仍然更长，但断裂比例也更高。因此，使用长纤维时需要采用低剪切螺杆构型。

流动性：长纤维增加熔体黏度更显著，导致熔融指数下降。对于薄壁或复杂形状的注塑件，3mm短切碳纤维更容易充满模具。

四、不同长度对制品表面质量的影响

表面浮纤是短切碳纤维注塑件的常见问题。较长的纤维更容易在表面裸露，形成粗糙的碳纤维纹理。3mm短切碳纤维由于纤维较短，更容易被基体完全包裹，表面相对光滑。12mm短切碳纤维则倾向于在表面形成明显的纤维束痕迹。如果外观要求高且不愿意做二次喷涂，应优先选择3mm或6mm，或者采用高模温、快速注射等工艺来改善表面。

五、不同长度对导电性能的影响

导电网络的构建依赖于纤维之间的相互接触。较长的短切碳纤维在较低添加量下就能形成逾渗网络。对于抗静电要求（表面电阻率<10⁹ Ω），6mm或12mm短切碳纤维可能在5%-8%添加量时达到目标，而3mm可能需要8%-12%。因此，若追求低添加量下的导电性，长纤维更有优势。

六、选材建议

3mm短切碳纤维：适合薄壁注塑件（壁厚<1.5mm）、微小精密部件（如连接器、齿轮）、对表面光洁度要求高的外观件。也适用于3D打印线材、粉末涂料等需要细短纤维的领域。

6mm短切碳纤维：最均衡的选择，适合大多数注塑和挤出应用。在力学性能、加工性和成本之间取得最佳平衡。如果您的产品没有特殊要求，从6mm开始试制是明智的。

12mm短切碳纤维：适合追求极致力学性能的结构件（如无人机臂、机器人关节、高性能运动器材）。但对模具设计和注塑工艺要求较高，需要较大的浇口和较高的注塑压力。也适合长纤维增强热塑性塑料预浸料和模压成型工艺。

七、特殊长度规格

1mm及以下：主要用于导电、抗静电功能填料，或要求极高表面光洁度的场合。增强效果有限。

25mm及以上：适用于需要极高韧性和刚度的模压成型部件，通常与热塑性或热固性树脂混合后，通过片材模塑或预浸料叠层工艺制造。加工难度大，成本高。

实验验证建议

在实际选型时，建议您制备相同含量、不同长度短切碳纤维的试片，测试关键力学性能和外观，并评估注塑工艺窗口。由于不同厂家的短切碳纤维在表面处理、上浆剂、单丝强度等方面存在差异，理论规律仅供参考，最终以实测数据为准。

综上所述，短切碳纤维的长度是一个需要慎重选择的参数。通过权衡力学性能、加工性、表面质量和成本，您可以找到最适合您产品的那一种长度规格。
