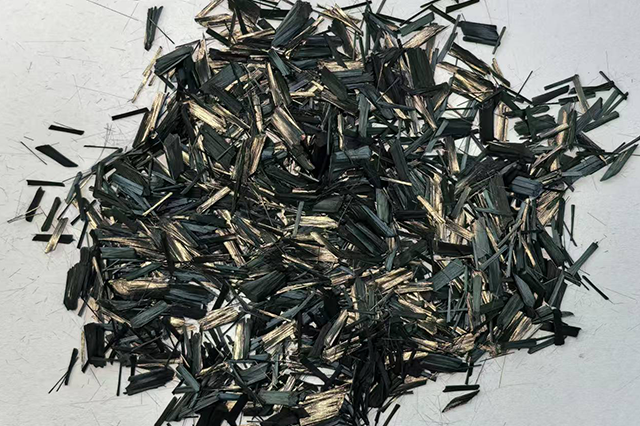

短切碳纤维增强复合材料的一个基本特征是各向异性——即不同方向上的力学性能存在差异。这与传统的各向同性材料（如金属、纯塑料）截然不同。各向异性来源于加工过程中短切碳纤维的取向排列：纤维倾向于沿熔体流动方向取向，导致沿流动方向的强度、模量远高于垂直于流动方向。正确评估和利用各向异性，对于复合材料部件的设计和制造至关重要。本文将介绍评估短切碳纤维复合材料各向异性的方法，并探讨其对加工和设计的启示。
一、各向异性的来源与表征
在注塑或挤出成型中，熔体流动产生剪切和拉伸应力，驱动短切碳纤维旋转并沿流动方向排列。靠近模壁的区域剪切速率高，纤维取向强烈；中心区域剪切低，取向随机。这种取向分布导致制品在不同方向上的力学性能差异。
常用表征参数为“各向异性比”——即流动方向性能与垂直方向性能的比值。对于20%短切碳纤维增强尼龙6，典型数据为：
拉伸强度：流动方向180 MPa，垂直方向110 MPa，各向异性比约1.6。
弯曲模量：流动方向11 GPa，垂直方向6 GPa，各向异性比约1.8。
冲击强度：流动方向18 kJ/m²，垂直方向12 kJ/m²，各向异性比约1.5。
可以看出，短切碳纤维复合材料的各向异性程度显著，设计时必须考虑。
二、评估方法
1. 力学测试法
最直接的方法是制备标准试样，分别沿流动方向和垂直于流动方向取样进行拉伸、弯曲、冲击测试。对于注塑制品，通常采用“哑铃形”试样，浇口位于一端，流动方向明确。通过对比不同方向的性能数据，获得各向异性比。
2. 纤维取向测量
通过图像分析或X射线显微断层扫描，可以定量表征短切碳纤维的取向分布。常用参数是取向张量和取向度（范围为0-1，0表示完全随机，1表示完全沿某方向）。典型的注塑件中，取向度在0.6-0.8之间。
3. 模流分析预测
先进的模流分析软件可以模拟短切碳纤维在充填过程中的取向演变，预测各向异性。这有助于在设计阶段优化浇口位置和工艺条件，减少不利的各向异性。
三、加工因素对各向异性的影响
浇口位置：浇口决定了主流动方向。如果制品在使用中承受多向载荷，应设计多个浇口或选择使纤维取向与主受力方向一致的位置。
壁厚：薄壁件中，剪切速率高，纤维取向更强烈，各向异性更显著。厚壁件中心区域取向随机，各向异性减弱。
注射速度：高速注射产生高剪切，增强取向，增加各向异性。低速注射有利于纤维随机取向，但可能影响填充。
模具温度：高模温降低熔体冻结层厚度，使纤维在更长时间内保持可移动状态，可能减弱取向程度。
四、设计启示
1. 利用各向异性
设计师可以有意识地让短切碳纤维沿主受力方向取向，从而在关键方向上获得最高性能。例如，对于承受单向拉伸的连杆或筋条，将浇口设置在受力方向的一端，使纤维沿载荷方向排列，可以最大化强度。
2. 避免不利各向异性
对于承受复杂应力（如扭转、双轴拉伸）的部件，各向异性可能导致薄弱环节。此时应采取措施减少取向程度，例如：
使用多个浇口或顺序阀浇口，使熔体从多个方向填充，产生交叉取向。
采用模压成型而非注塑，模压时纤维分布更随机。
在材料中添加部分球形填料（如玻璃微珠），稀释取向效应。
3. 结构设计补偿
在垂直方向性能较弱的区域，可以通过增加壁厚、添加加强筋或改变局部几何来补偿。例如，在承受垂直载荷的平板中心，可设置交叉筋格以提高垂直方向刚度。
4. 熔接痕处理
熔接痕处纤维取向垂直于熔接线，且纤维难以跨越，导致该区域性能急剧下降（通常只有非熔接痕区域的40%-60%）。应将熔接痕设计在低应力区，或通过调整浇口位置和工艺参数（提高熔体温度、增加排气）来改善熔接痕强度。
5. 各向异性的收缩与翘曲
由于流动方向和垂直方向的收缩率不同（通常流动方向收缩较小，垂直方向收缩较大），短切碳纤维复合材料注塑件容易产生翘曲变形。需要通过平衡壁厚、优化冷却系统和保压曲线来控制。
五、案例分析
设计一个无人机机臂，要求承受弯曲和扭转载荷。机臂截面为工字形，主受力方向为长度方向。
优化前：浇口设在一端，纤维完全沿长度方向取向，长度方向弯曲刚度高，但扭转刚度较差，且中间熔接痕处强度弱。
优化后：采用两点顺序浇注，一个浇口在中间，两个浇口分别向两端填充，使纤维在机臂中形成“V”形取向，既保证了长度方向刚度，又提高了扭转刚度。同时熔接痕移至两端非受力区。
六、总结
各向异性是短切碳纤维复合材料固有的、不可避免的特性。优秀的工程师不会将其视为缺陷，而是作为可设计、可调控的参数。通过理解纤维取向的机理，利用模流分析工具，优化浇口设计和工艺参数，可以充分发挥短切碳纤维在各向异性中的优势，同时将不利影响降至最低。在设计初期就考虑各向异性，往往比后期被迫修改模具和工艺更加高效经济。
