3D打印（增材制造）技术正在从原型制作向最终零件生产扩展，对高性能打印材料的需求日益增长。短切碳纤维增强热塑性3D打印线材（FDM/FFF技术）是近年来的一个创新热点。它结合了短切碳纤维的卓越性能和3D打印的设计自由度，为航空航天、汽车、医疗和工装夹具等领域带来了新的可能性。本文将介绍短切碳纤维在3D打印耗材中的应用现状、技术挑战及开发要点。
一、为什么在3D打印中加入短切碳纤维？
纯热塑性线材（如PLA、ABS、尼龙、PETG）在打印件强度、刚度和耐热性方面存在局限。加入短切碳纤维后，可以显著改善：
提高刚度和强度：15%-20%的短切碳纤维可使打印件的弯曲模量提升2-4倍，拉伸强度提升50%-100%。
减少翘曲和收缩：短切碳纤维的低热膨胀系数有效约束基体的热收缩，大幅降低打印过程中的翘曲变形，尤其有利于尼龙等易翘曲材料。
改善层间结合：虽然碳纤维本身不促进层间结合，但纤维的锚定作用可以在一定程度上提高垂直方向的强度。
增加耐热性：短切碳纤维增强后，打印件的热变形温度显著提高。
赋予导电性：可用于打印抗静电部件、电磁屏蔽外壳甚至导电线路。
二、技术挑战
将短切碳纤维制成FDM线材并非易事，面临多重挑战：
1. 线材制备的均匀性
短切碳纤维在挤出拉丝过程中容易团聚或沉降，导致线材直径波动、纤维分布不均。需要使用双螺杆挤出机配合侧向喂料，并优化螺杆构型，确保纤维均匀分散。线材直径公差必须控制在±0.05mm以内，否则会导致打印堵头。
2. 纤维长度控制

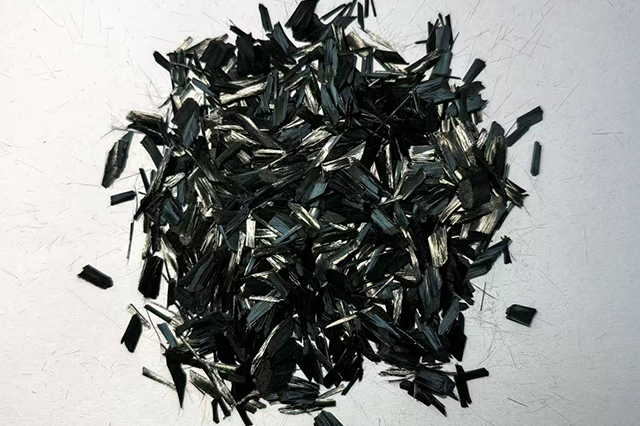

原始短切碳纤维长度通常为3-6mm，但经过挤出拉丝后，最终保留在线材中的纤维长度往往只有0.1-0.3mm。过短的纤维增强效果有限。为了保留更长的纤维，需要采用低剪切工艺、使用高流动性基体，并避免过度混炼。
3. 打印流畅性（防堵头）
短切碳纤维线材在通过喷嘴时，纤维可能聚集、桥接，堵塞喷嘴（尤其是直径0.4mm的标准喷嘴）。解决方案包括：
使用硬化钢喷嘴（普通黄铜喷嘴会被碳纤维磨损）。
采用更大直径喷嘴（0.6mm或0.8mm）。
优化线材中纤维长度分布，减少长尾纤维。
添加润滑剂或流动改性剂。
4. 层间结合力
由于短切碳纤维在层界面处取向平行于层面，且纤维可能阻碍相邻层树脂的扩散，导致Z轴（垂直方向）强度较低。通过提高打印温度、降低层高、使用封闭加热腔室可以改善。
三、常用基体与短切碳纤维组合
尼龙+短切碳纤维：最常用的高性能组合。打印件强度高、韧性好、耐热，但尼龙吸湿性强，线材需真空密封保存。典型牌号：PA12+15%CF。
PETG+短切碳纤维：易打印、表面光泽好、吸湿低，但耐热性不如尼龙。适合一般工程应用。
ABS+短切碳纤维：打印时需封闭腔室和加热床，以减少翘曲。刚性和耐热性良好。
聚丙烯+短切碳纤维：耐化学品、密度低，但需要特殊粘附表面（如PP板）。
聚醚醚酮+短切碳纤维：高温打印（喷嘴>380°C，腔室>120°C），性能接近金属，用于极端环境。
四、打印工艺优化
成功打印短切碳纤维线材需要调整参数：
参数 | 建议值 | 说明 |
喷嘴直径 | ≥0.6mm | 减少堵塞风险 |
喷嘴材质 | 硬化钢、红宝石、碳化钨 | 耐磨 |
层高 | 0.2-0.3mm | 不宜过小 |
打印温度 | 基体熔点上浮10-20°C | 提高流动性 |
热床温度 | 基体Tg附近 | 防止翘曲 |
打印速度 | 30-50 mm/s | 不宜过快 |
冷却风扇 | 关闭或低速 | 避免急冷导致层间结合差 |
五、应用实例
·
工装夹具：利用短切碳纤维线材打印高强度、耐热的夹具，替代金属件，重量轻、制造快。
无人机部件：打印小型无人机机臂、电机座，轻量化且刚性足。
假肢与矫形器：短切碳纤维增强线材打印的假肢接受腔，强度高且可定制化。
功能性原型：在最终生产前验证设计，同时获得接近最终材料的性能。
教学与科研：低成本制备碳纤维复合材料试件，用于力学测试和教学演示。
六、未来发展趋势
连续碳纤维与短切碳纤维混合打印：在连续碳纤维增强的基础上，加入短切碳纤维填充区域，兼顾强度和加工性。
在线纤维长度调控：开发能够在打印过程中动态控制短切碳纤维取向和长度的设备。
回收短切碳纤维线材：将回收碳纤维制成3D打印线材，实现循环经济。
低填料高性能线材：通过改善纤维-基体界面，使低含量短切碳纤维线材也能提供高增强效果，降低成本。
七、总结
短切碳纤维增强3D打印线材是增材制造领域的一项重要创新，它使FDM技术能够生产出真正可用于工程用途的高性能零件。虽然目前仍存在线材制备和打印工艺上的挑战，但随着材料配方、挤出技术和打印设备的进步，这些问题正在逐步被解决。对于希望快速制造轻质高强度部件的工程师而言，短切碳纤维线材提供了一种经济、灵活的工具。未来，随着更多基体体系（如PEEK、PEI）和更低价格的短切碳纤维来源（包括回收）的出现，这一领域的应用前景将更加广阔。
