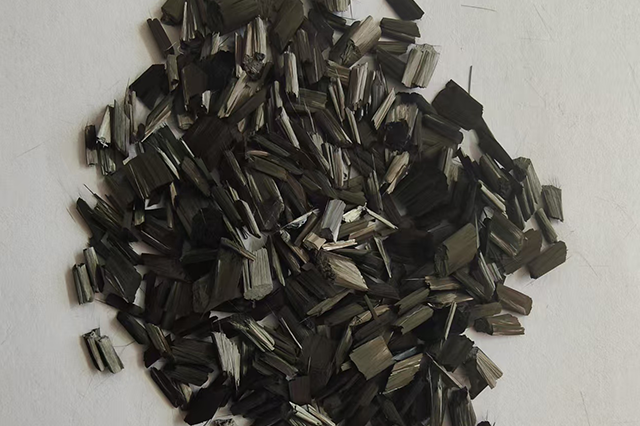

碳纤维短切的长度参数是影响复合材料力学性能的关键因素之一。通常市场上可供选择的长度规格有3毫米、4.5毫米、6毫米、9毫米、12毫米等。不同长度的碳纤维短切在增强效果、加工流动性以及最终制品的各向异性方面表现出不同特征，理解这些关系有助于针对具体应用做出合理选择。
较短的碳纤维短切，如3毫米规格，在基体树脂中更容易实现均匀分散。其流动性能较好，适合填充薄壁或结构复杂的注塑件。然而，纤维长度与增强效率之间存在一定关联。当纤维长度低于某一临界值时，拉伸过程中纤维容易从基体中被拔出，难以充分发挥碳纤维本身的高模量特性。因此，短尺寸的碳纤维短切主要适用于对刚性要求适中但强调加工性的场合。
中等长度（6毫米左右）的碳纤维短切在分散性与增强效果之间取得了折中。在此长度下，纤维在混炼和成型过程中保留的长度通常可维持在初始长度的30%至50%。当最终纤维长度保持在100微米至500微米范围时，可对复合材料的拉伸强度与冲击强度产生实质性贡献。许多通用型增强改性材料选用此规格。
较长的碳纤维短切（9毫米及以上）在理论上能提供更高的增强潜力，但也对加工设备与工艺提出了更高要求。在双螺杆挤出机中，长纤维更容易发生折断，实际保留长度可能并不比中等长度纤维高出许多。此外，长纤维容易在喂料口发生架桥现象，影响加料稳定性。对于需要极高刚性的挤出成型或模压成型制品，可以在工艺上采取特殊设计以发挥长纤维的优势。
除初始长度外，最终制品中的纤维长度分布同样重要。通过测量灰分中的残留纤维长度，可以评估工艺过程中的纤维损伤程度。选用碳纤维短切时，建议结合具体设备条件进行小批量试验，以确定适配的长度规格。
