聚酰胺作为工程塑料中的重要品种，与碳纤维短切结合形成的复合材料，在机械强度与热变形温度方面均有明显提升。制备这类复合材料时，需关注多个工艺要点，以确保碳纤维短切的增强效果得到充分发挥，同时避免材料降解或性能损失。
基体树脂的选择是基础。不同牌号的聚酰胺具有不同的黏度与端基浓度，这会影响其对碳纤维短切的浸润能力。中低黏度的聚酰胺更有利于纤维的分散与包覆。此外，聚酰胺的含水量需要严格控制，因为水分在高温加工时会引起分子链降解，导致力学性能下降。使用前应进行干燥处理，使含水率降至要求的范围以内。

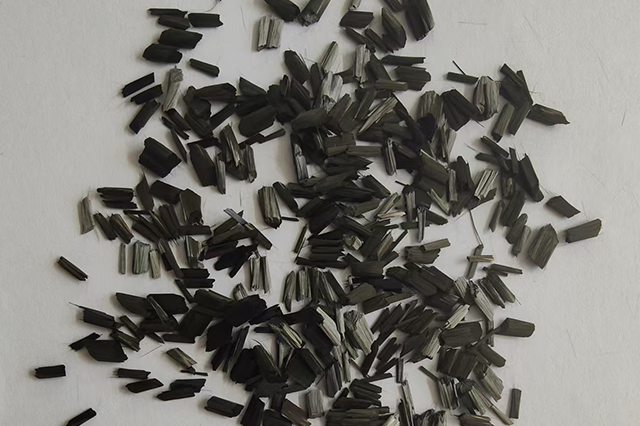

碳纤维短切的添加方式影响分散质量。在双螺杆挤出机中，可以采用侧向喂料方式将纤维引入熔融后的树脂中，以减少纤维在加料段受到的剪切与摩擦。与树脂一同从主喂料口加入的方式相比，侧喂料有助于保留更长的纤维残留长度。添加量通常控制在10%至40%质量分数之间，过低则增强效果不明显，过高则可能导致加工困难与制品表面粗糙。
界面改性剂的使用可改善聚酰胺与碳纤维短切之间的结合力。碳纤维表面的上浆剂类型需与聚酰胺基体相容。对于尼龙6或尼龙66体系，可选择环氧类或聚氨酯类上浆剂处理的碳纤维短切。部分配方中会加入少量增韧剂以平衡刚性提升带来的冲击强度变化，但需注意增韧剂的加入可能降低材料的弯曲模量。
加工温度应设定在聚酰胺正常加工范围的上限附近，以降低熔体黏度，促进纤维浸润。但过高的温度会加速树脂热氧化。螺杆转速不宜过高，以减少纤维折断。制备出的粒料在注塑前同样需要干燥处理。通过优化上述要点，可以获得力学性能稳定的碳纤维短切增强聚酰胺材料。
