短切碳纤维在电磁屏蔽材料领域的应用前景

  • 行业新闻
  • 时间:2026-05-08
  • 点击:

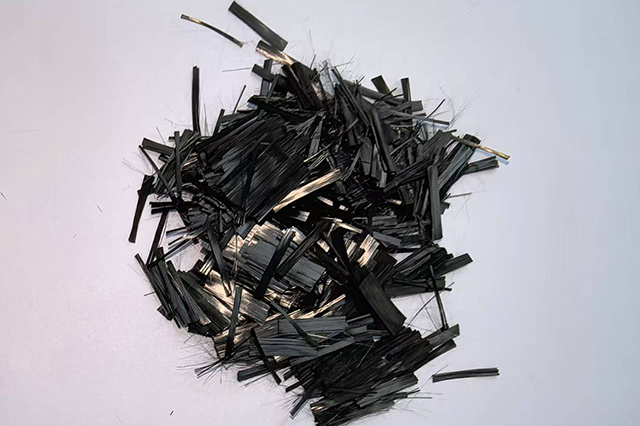

随着电子设备的普及和通信频率的提高,电磁干扰问题日益突出。开发高效、轻质的电磁屏蔽材料成为迫切需求。短切碳纤维凭借其良好的导电性、低密度和可加工性,在这一领域展现出广阔的应用前景。与金属材料相比,短切碳纤维基屏蔽材料具有重量轻、耐腐蚀、易于成型等优势。

短切碳纤维的电磁屏蔽效能主要来源于其导电网络对电磁波的反射和吸收。当电磁波入射到含有短切碳纤维的材料表面时,一部分被反射,一部分进入材料内部并被逐渐衰减。由于短切碳纤维的尺寸远小于电磁波波长,纤维之间相互接触或接近形成导电通路,从而赋予复合材料较高的电导率。屏蔽效能与材料的电导率正相关,因此提高短切碳纤维的含量和分散均匀性有助于增强屏蔽性能。

为了制备有效的电磁屏蔽材料,通常将短切碳纤维分散在聚合物基体中。常用的基体包括聚丙烯、聚乙烯、聚苯乙烯等通用塑料,以及聚偏氟乙烯等功能性聚合物。通过注塑、模压或浇铸成型,可以制得各种形状的屏蔽部件。研究表明,当短切碳纤维的体积分数达到5%至15%时,复合材料的屏蔽效能可达到20至40分贝,满足大多数商用电子设备的屏蔽要求。

除了导电性,短切碳纤维的长径比也影响屏蔽性能。较长的纤维更容易在基体中构建连续的导电网络,从而在较低填充量下达到理想的电导率。然而,长纤维可能影响材料的流动性和表面质量。因此,需要在加工性与导电性之间进行权衡。此外,将短切碳纤维与其他导电填料如碳纳米管、石墨烯进行混杂,可以产生协同增强效应,在更低总填充量下获得高屏蔽效能。

近年来,基于短切碳纤维的泡沫和多孔材料引起了研究者的兴趣。通过发泡或模板法制造多孔结构,可以在低密度下形成三维导电网络,同时利用孔隙对电磁波的多重反射来增强吸收损耗。这种结构既减轻了重量,又提高了屏蔽效率,特别适用于航空航天和便携式电子设备。

综上所述,短切碳纤维在电磁屏蔽领域具有显著的应用潜力。随着电子设备向小型化、集成化、高频化发展,对轻质高效屏蔽材料的需求将持续增长,这将推动短切碳纤维基复合材料的进一步研发和产业化。
