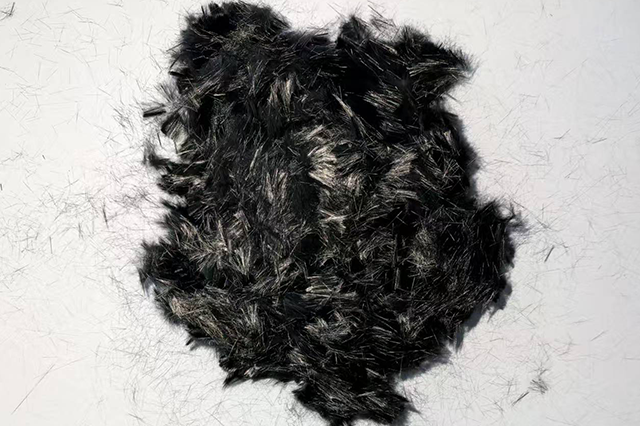

工业窑炉是热处理生产线中的关键设备，其保温层的性能直接影响能耗水平与产品质量。短切陶瓷纤维凭借轻质、耐高温和施工便捷等优势，已成为窑炉内衬改造的常用材料。以下总结短切陶瓷纤维在窑炉保温中的几个应用要点。
首先，短切陶瓷纤维适用于多种炉型结构。无论是箱式炉、台车炉还是辊道窑，均可在炉顶、炉墙及炉门区域铺设纤维层。与重质耐火砖相比，短切陶瓷纤维的蓄热量较小，炉膛升温与降温速度更快，有利于间歇式生产的能效优化。采用纤维炉衬的窑炉，其外壁温度通常可降低40℃至60℃，减少散热损失。
其次，短切陶瓷纤维的安装方式需根据工况确定。对于低风速、无强烈冲刷的炉内环境，可采用层铺法或叠铺法，将纤维毯或纤维模块固定于锚固件上。若炉气中含有腐蚀性成分或粉尘颗粒，建议在短切陶瓷纤维表面涂抹一层耐火涂层，防止纤维直接受到气流磨损。对于高冲刷区域，可选用经过硬化的纤维板或真空成型件替代散状纤维。
再次，短切陶瓷纤维的热面温度不应超过其分类温度。不同等级的纤维对应的长期使用温度有所差异：普通硅酸铝纤维适用于950℃以下场景；含锆纤维可耐受约1200℃；而高纯氧化铝纤维则可用于1300℃以上的特殊工段。用户在选择短切陶瓷纤维时，应留出约100℃的安全余量，避免因局部超温导致纤维烧结收缩，形成贯穿缝隙。
此外，短切陶瓷纤维在窑炉检修时表现出了较好的可修复性。若炉衬局部出现裂纹或塌陷，可用同材质的纤维棉进行填补压实，或粘贴纤维毡修补。相比浇注料修复，采用短切陶瓷纤维修补的作业时间短，烘烤要求较低，可较快恢复生产。
最后，使用短切陶瓷纤维的窑炉需注意定期检查锚固系统的完好性。金属锚固件长期处于高温下会发生氧化变形，若锚固失效会导致纤维模块脱落，引起局部过热。建立每半年一次的锚固件巡检制度，是保障短切陶瓷纤维炉衬长期稳定运行的有效措施。
