聚酰胺作为五大工程塑料之一，结合碳纤维短切进行改性后，其综合性能得到明显提升。碳纤维短切增强聚酰胺复合材料兼顾了聚酰胺的良好韧性和碳纤维的高刚性，在机械零部件、汽车发动机周边部件等领域显示出应用价值。掌握其制备工艺要点，对于获得高质量制品具有实际意义。

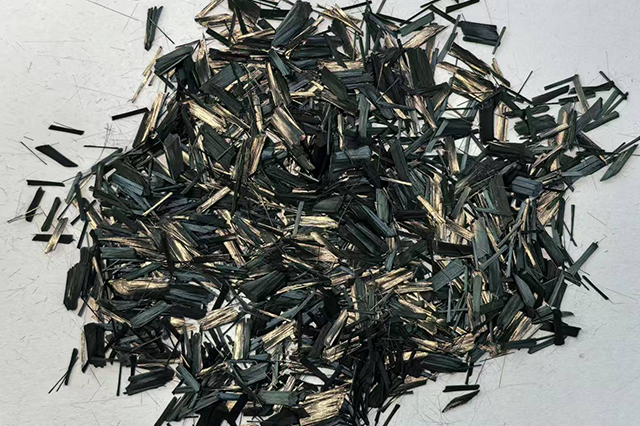

首先，原料干燥环节不可忽视。聚酰胺本身具有吸湿性，水分存在会引发高温加工时的分子链降解，同时影响碳纤维短切与基体的界面粘结。生产前应将聚酰胺树脂在80至100摄氏度的环境下干燥4至6小时，而碳纤维短切通常以密封包装形式供应，开封后应尽快使用，避免吸潮。
其次，喂料方式的设计直接影响碳纤维短切在基体中的分布均匀性。常见的做法是从侧向喂料口加入碳纤维短切，这样可减少纤维与螺杆元件的过度摩擦，保持较长的保留长度。主喂料口则用于加入聚酰胺基料。如果采用预混后一次喂料，碳纤维短切容易受到高温物料的长时间剪切，导致增强效果下降。
在螺杆组合配置方面，建议采用中等的剪切强度。过度激烈的混合段会使碳纤维短切被剪断成粉末状，丧失增强功能；而混合不足又会导致纤维团聚，产生制品表面粗糙或力学性能不稳定等问题。通常，在熔融段后设置一个分散混合元件，使碳纤维短切均匀剥离并分散即可。
成型温度的选择需要平衡聚酰胺的流动性和碳纤维的耐受性。对于聚酰胺6体系，机筒温度宜控制在230至260摄氏度；对于聚酰胺66体系，则可提高至260至290摄氏度。温度过低会导致熔体粘度高，碳纤维短切难以均匀分散；温度过高则可能引发树脂热氧化降解，产生气体逸出物。
最后，模具设计上要考虑纤维取向问题。碳纤维短切在流动过程中会沿流动方向定向，这导致制品的纵向和横向力学性能存在差异。通过合理设计浇口位置和模腔形状，可以使纤维取向与受力方向一致，从而更有效地发挥碳纤维短切的增强效果。
