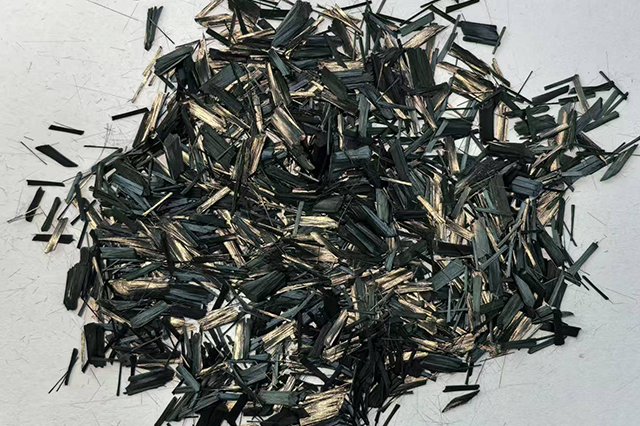

理解材料的隔热机理是合理使用短切陶瓷纤维的基础。热量传递主要通过热传导、对流传热和辐射传热三种方式进行，短切陶瓷纤维在这三个方面均表现出良好的抑制能力。
从热传导角度看，短切陶瓷纤维自身具有较高的热阻，但更关键的是纤维之间形成了大量微小的静止空气腔。空气的导热系数远低于固体材料，因此热量难以通过纤维骨架快速传递。当纤维堆积密度控制在合理范围（160-240 kg/m³）时，内部空气体积分数可达90%以上，此时的等效导热系数显著低于密实耐火材料。
在对流传热方面，短切陶瓷纤维构成的隔热层中孔隙尺寸很小，空气在内部难以形成环流。与开孔泡沫材料不同，纤维层的曲折通道进一步阻碍了气流的宏观运动。因此，即使隔热层两侧存在较大压差，短切陶瓷纤维仍能有效减少对流换热损失。
对于高温辐射传热（800℃以上），短切陶瓷纤维同样具备一定的抑制作用。纤维本身对红外辐射具有散射和吸收能力，尤其当纤维直径与辐射波长处于相近量级时，散射效果较为明显。部分短切陶瓷纤维在生产中添加了氧化钛或碳化硅等遮光剂，可进一步降低辐射热流。
从节能效果来看，将工业窑炉的耐火砖炉衬更换为短切陶瓷纤维炉衬后，热损失通常可减少25%-35%。以一个周期为8小时的间歇式热处理炉为例，采用纤维炉衬后每个工作周期的升降温时间缩短约40分钟，相应减少燃料消耗约12%-18%。此外，短切陶瓷纤维蓄热量小，炉膛温度跟随设定值的能力提高，有助于提升产品加热均匀性。
值得说明的是，短切陶瓷纤维的节能潜力与其施工质量密切相关。若纤维模块之间存在贯穿缝隙，或纤维层受到机械压缩导致密度过大，节能效果会明显下降。因此，建议在安装后进行红外热成像检测，确认炉体外壁温差在合理范围内。定期检查纤维表面是否出现收缩裂缝，并及时修补，可使短切陶瓷纤维长期保持良好的节能性能。
