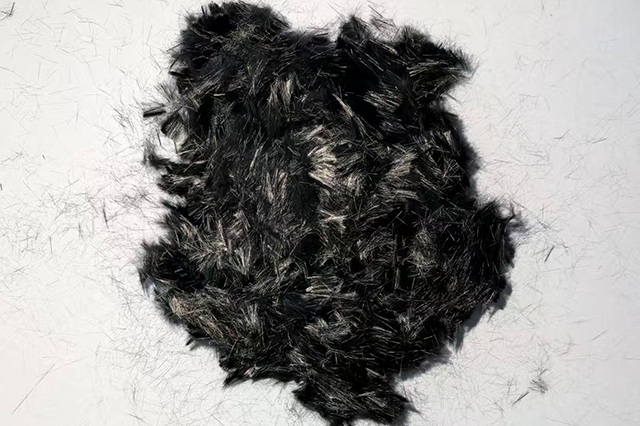

随着电子设备向高频化、小型化发展，电磁干扰问题日益突出。开发轻质高效的电磁屏蔽材料成为研究热点。碳纤维短切因其导电性能良好、质量轻、耐腐蚀等特性，在电磁屏蔽复合材料领域显示出应用潜力。将碳纤维短切分散于聚合物基体中，可形成导电网络，对电磁波产生反射和吸收作用。
碳纤维短切的电磁屏蔽效能主要取决于其在基体中的分布状态和浓度。理论上，只有碳纤维短切之间相互接触或间距极小时，才能形成连续的导电通路，从而有效屏蔽电磁波。随着碳纤维短切含量的增加，屏蔽效能呈现先缓慢后快速再缓慢的S型增长曲线。在含量达到渗流阈值后，继续增加碳纤维短切可以进一步提高导电性，但效率会有所降低。
对于大多数民用电子设备外壳，要求屏蔽效能达到30分贝以上。研究表明，碳纤维短切添加量在15%至25%时，复合材料的屏蔽效能即可满足这一要求。值得强调的是，碳纤维短切的长度也会影响屏蔽效能。较长的纤维更容易形成搭接网络，在相同含量下提供更好的导电性。因此，在不影响加工流动性的前提下，选择较长的碳纤维短切有利于电磁屏蔽性能。
碳纤维短切的取向状态同样对屏蔽效能有影响。在注射成型制品中，表层区域的碳纤维短切倾向于沿流动方向排列，而芯层则呈无规分布。这种各向异性导致不同方向的屏蔽效能存在差异。对于要求全方位屏蔽的壳体，可通过模具设计实现多层或多方向浇口，或者采用多次注射形成交叉纤维取向。
除了单独使用碳纤维短切，混合填料策略也受到关注。将碳纤维短切与镍包覆碳纤维、石墨烯或碳纳米管等复配，能够产生协同增强效应。例如，少量的碳纳米管可以桥接相邻的碳纤维短切，形成更加致密的导电网络，从而在较低的碳纤维短切含量下达到可观的屏蔽效能。这种策略有助于降低材料成本，同时保持良好的加工流动性。
应用开发方面，碳纤维短切增强的聚碳酸酯或丙烯腈-丁二烯-苯乙烯共聚物外壳材料已用于基站设备、消费电子以及仪器仪表外壳。这些材料不仅提供电磁屏蔽功能，还兼具结构支撑作用，实现了结构功能一体化。随着5G通信和物联网设备的普及，碳纤维短切电磁屏蔽材料的需求将持续增长。
