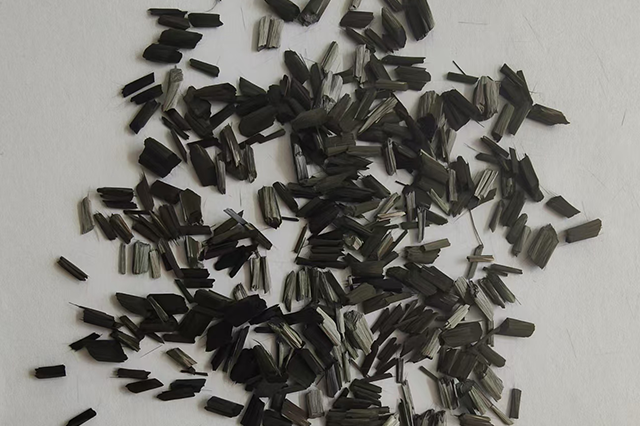

合理选择短切陶瓷纤维的规格参数，是确保高温设备安全经济运行的前提。不同应用场景对纤维长度、分类温度及制品形态的要求有所不同，以下提供系统的选型与施工建议。
首先，根据使用温度选择短切陶瓷纤维的分类等级。对于连续使用温度不超过950℃的环境，普通硅酸铝纤维即可满足要求。温度在1000℃至1100℃之间时，建议选用高纯型纤维，其中氧化铝含量适当提高以增强抗烧结能力。当温度达到1200℃左右，含氧化锆的短切陶瓷纤维更为适宜，因为氧化锆可以抑制莫来石晶粒过度长大，延缓纤维脆化。若工况温度超过1300℃，则应考虑高氧化铝纤维或多晶氧化铝纤维。
其次，根据纤维的分散与混合要求选择长度。若要将短切陶瓷纤维与耐火骨料、结合剂混合制备浇注料或抹面涂料，推荐使用3-6mm的短切纤维，这种长度易于搅拌分散，不易结团。如果使用纤维作为散状填充料，或者需要纤维之间相互纠缠以增强整体性，则12-25mm的短切陶瓷纤维更为合适。对于湿法成型生产纤维板或异形件，通常选用6-10mm的纤维，以保证浆料流动性同时维持成型强度。
再来看制品形态的选择。短切陶瓷纤维可制成纤维毯、纤维毡、纤维板、纤维模块以及真空成型件。纤维毯柔韧性好，适合包覆管道和不规则表面；纤维板强度较高，适用于受轻微气流冲刷的部位；纤维模块带有预制锚固件，安装效率高，适合大面积炉墙；真空成型件可制成复杂形状，如烧嘴砖、观察孔套等。用户应根据施工难度、维护频率及预算综合选择。
施工方面需注意几点：纤维毯或模块的拼缝应错开，避免形成直线通缝；锚固件材质建议选用304或310不锈钢，焊接间距一般不超过300mm；安装完成后，热面可喷涂一层硬化剂，提高抗风速能力。在首次升温烘炉时，应控制升温速率不超过10℃/h，直到炉温达到200℃并保温2小时，以排除纤维中的水分和微量有机物。按照上述方法施工的短切陶瓷纤维炉衬，使用寿命可达到三年以上。
