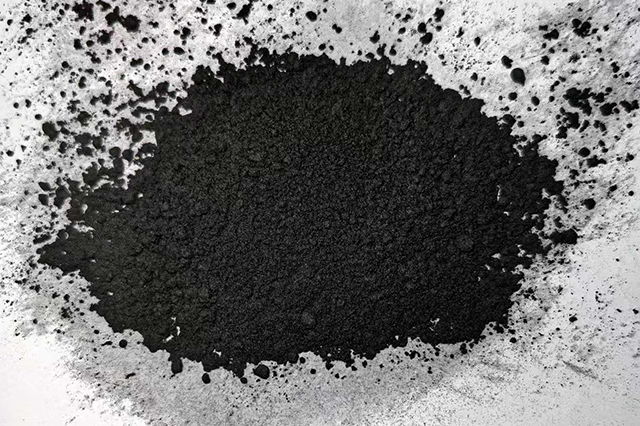

碳纤维粉作为一种重要的高性能粉体材料，在现代工业中扮演着越来越重要的角色。碳纤维粉是将高强高模碳纤维长丝经过特殊技术表面处理、研磨、显微甄别、筛选、高温烘干后而获得的等长圆柱形微粒。这一制备过程对工艺控制要求较高，每一个环节都直接影响着碳纤维粉的最终品质。
在表面处理环节，碳纤维长丝需要经过专门的表面改性处理，以改善其与基体材料的界面结合能力。研磨工序则决定了碳纤维粉的细度和长径比，目前市面上碳纤维粉的细度范围通常为30目至1000目，长径比一般在2比1到8比1之间。显微甄别和筛选工序确保了碳纤维粉粒径分布的均匀性，而高温烘干则去除了产品中的水分和挥发性物质。
碳纤维粉保留了碳纤维的众多优良性能，其形状细小、表面纯净、比表面积大，易于被树脂润湿并均匀分散。在技术指标方面，碳纤维粉的拉伸强度可达到3500兆帕以上，密度约为1.75克每立方厘米，单丝直径约为7微米，含碳量不低于百分之九十五。这些优异的性能指标使得碳纤维粉成为性能优良的复合材料增强填充料。
碳纤维粉的颜色为黑灰色，具有良好的导电性能和导热性能。其电阻率约为1.5乘以10的负三次方欧姆厘米，线膨胀系数为负0.1乘以10的负六次方每摄氏度。这些理化特性决定了碳纤维粉在众多领域具有广泛的应用前景。随着制备技术的不断进步，碳纤维粉的品质正在持续提升，应用范围也在不断拓展。
