在碳纤维增强复合材料的家族中，除了常见的短切碳纤维，还有一种形态的产品——碳纤维粉末（或称磨碎碳纤维）。二者虽然同根同源，但在实际增强效果和加工表现上却有着天壤之别。很多初入行的工程师常常困惑：为何短切碳纤维才是增强改性的首选，而不是成本更低的碳纤维粉末？本文将从形态、性能、加工三个维度为您详细解答。

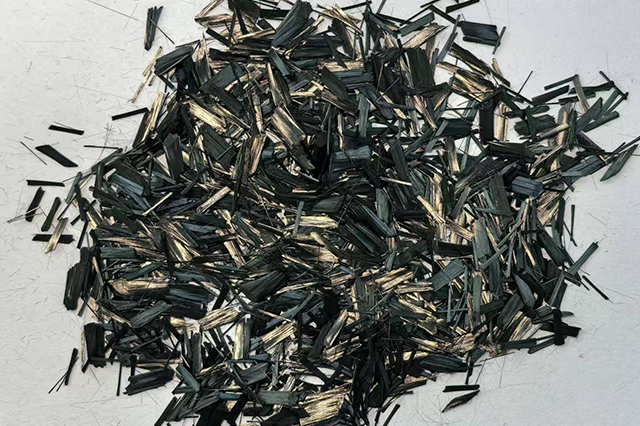

首先从形态上看，碳纤维粉末通常是将碳纤维经过机械研磨后得到的细小颗粒，其纤维长度一般小于100微米，甚至只有几十微米，长径比（长度与直径之比）很小，往往不足10。而短切碳纤维的长度通常在3-12毫米之间，长径比可达几百甚至上千。这一形态差异直接决定了二者对基体的增强机理完全不同。碳纤维粉末在复合材料中更接近于“颗粒填充”角色，主要提供一定的耐磨性、导电性和较低的增强效果；而短切碳纤维则能够形成真正的“纤维网络”，通过应力传递和桥接效应显著提升力学性能。
其次来看力学性能。大量实验数据和实际应用表明，在相同添加量下，短切碳纤维增强复合材料的拉伸强度、弯曲强度和冲击韧性均明显优于碳纤维粉末增强体系。例如，在聚丙烯中添加20%的短切碳纤维，其冲击强度可能提升3-5倍；而同样添加量的碳纤维粉末，冲击强度提升往往不足50%。原因在于，短切碳纤维的长度足以跨越基体中的微裂纹和缺陷区域，当外力作用时，纤维能够从基体中拔出而消耗大量能量，从而起到增韧作用。而碳纤维粉末由于太短，无法有效桥接裂纹，易成为应力集中点，甚至可能降低韧性。
导电性能方面，短切碳纤维也更具优势。要实现导电或抗静电功能，需要在基体中形成连续的导电网络。短切碳纤维因其较大的长径比，能够在较低的添加量下（通常5%-10%）即形成互相搭接的导电通路，实现稳定的表面电阻率（可达10²-10⁶ Ω/sq）。而碳纤维粉末需要更高的填充量才能达到类似的导电效果，且导电稳定性较差。对于要求既保持良好力学性能又具备抗静电功能的电子零部件外壳、防爆工具等应用，短切碳纤维无疑是更明智的选择。
加工性能同样是重要的考量因素。碳纤维粉末由于粒径细小，在混料和喂料过程中容易产生粉尘飞扬，不仅造成物料损失，还可能对操作环境和人员健康带来风险。同时，粉末状物料在螺杆挤出机中容易发生团聚，分散均匀性难以保证。相比之下，短切碳纤维呈蓬松的短束状，粉尘较少，且在与塑料粒子共混时更容易实现均匀分布。通过合理的喂料方式和螺杆组合，短切碳纤维可以在熔融基体中逐渐分散开，形成理想的纤维网络。
当然，碳纤维粉末也并非一无是处。在某些对力学性能要求不高、但对表面细腻度和尺寸精度要求极高的场合（如精密涂覆件），碳纤维粉末可以提供更加光滑的表面。然而，对于绝大多数追求高强度、高刚性、高导电和高抗冲击的改性塑料应用，短切碳纤维才是当之无愧的首选。选择合适的短切碳纤维规格和含量，您可以在成本与性能之间找到最佳平衡点。
