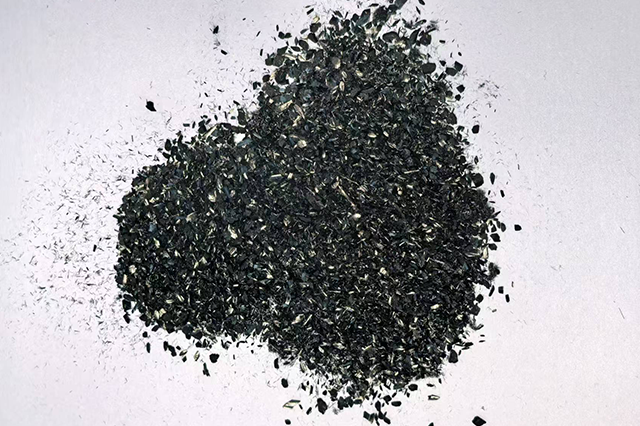

当一种材料同时具备优异的耐高温性能和导电能力时，它在电子电气、汽车、航空航天等领域的应用潜力将被极大地释放。短切碳纤维正是这样一位“多面手”。本文将全面解读短切碳纤维的耐温性能与导电性能，并展示这些特性如何帮助工程师解锁多功能复合材料的全新应用。
首先来看耐温性能。短切碳纤维本身是一种无机材料，其碳含量通常在90%以上，在惰性气氛中可以耐受高达3000℃以上的高温而不熔融。即使在空气中，短切碳纤维也能在300-400℃下长期保持结构稳定，远高于大多数有机高分子材料。这一特性使得短切碳纤维增强的复合材料具有出色的热稳定性。例如，当尼龙66基体中加入短切碳纤维后，其热变形温度可从约90℃提升至250℃以上（在1.82 MPa载荷下）。这意味着原本无法在高温环境下使用的普通塑料，经过短切碳纤维增强后，完全可以胜任发动机周边部件、电子器件焊接回流焊等高温工况。
除了提高热变形温度，短切碳纤维还能显著降低复合材料的热膨胀系数。普通塑料的热膨胀系数通常在50-100×10⁻⁶/K，而短切碳纤维的轴向热膨胀系数接近于零（甚至为负值）。因此，当短切碳纤维均匀分散在塑料基体中时，能够有效约束基体的热膨胀行为。对于精密光学仪器、电子封装壳体、卫星天线等对尺寸稳定性要求苛刻的部件，短切碳纤维增强复合材料可以提供接近金属甚至陶瓷的低热膨胀特性，从而避免因温度波动引起的变形和失效。
再来看导电性能。短切碳纤维具有类石墨的导电结构，其体积电阻率通常在1×10⁻³至1×10⁻² Ω·cm之间，属于良导体。将其添加到绝缘的塑料基体中，可以显著降低材料的表面电阻率和体积电阻率。这种导电功能的实现基于“逾渗理论”：当短切碳纤维的添加量达到一个临界值（称为逾渗阈值）时，纤维之间互相接触形成贯穿整个材料的导电网络，电子得以自由通过。对于短切碳纤维而言，由于其较大的长径比，逾渗阈值通常较低，约在3%-8%（重量分数）之间。这意味着用较少的短切碳纤维就能实现抗静电（表面电阻率10⁶-10⁹ Ω）或导电（表面电阻率10²-10⁵ Ω）效果，从而尽量保留基体原有的力学性能和加工性。
导电性能带来的实际益处十分丰富。第一，抗静电。在煤矿、化工、粉尘环境等易燃易爆场合，采用短切碳纤维增强的塑料零部件可以防止静电积累引发的火花和爆炸事故。第二，电磁屏蔽。随着电子设备的小型化和高频化，电磁干扰问题日益突出。短切碳纤维增强复合材料能够通过反射和吸收损耗实现电磁屏蔽，屏蔽效能通常可达30-60 dB，适用于电子机箱、通讯设备外壳等。第三，电加热。利用短切碳纤维的焦耳热效应，可以制备柔性加热薄膜或加热板，用于汽车座椅加热、管道伴热、医疗器械等领域。
值得注意的是，短切碳纤维的耐温性能和导电性能并非完全独立。在高温环境下，短切碳纤维本身的导电性保持稳定，但基体树脂的性能会发生变化，进而影响整体导电网络的稳定性。因此，在设计高温导电复合材料时，需要选择耐高温的基体树脂（如聚醚醚酮、聚苯硫醚等），并优化短切碳纤维的含量和分散工艺，以确保在苛刻工况下依然可靠。
总之，短切碳纤维以其卓越的耐高温和导电能力，为多功能复合材料的开发提供了极大的灵活性。无论是需要承受高温的轻量化结构件，还是要求抗静电、电磁屏蔽的功能部件，短切碳纤维都能提供理想的解决方案。
