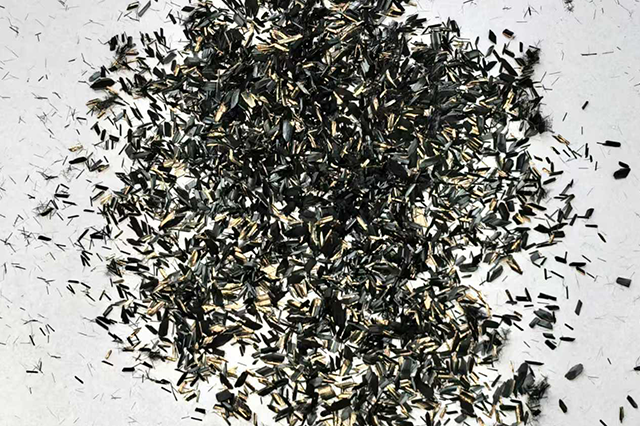

在工业制造领域，许多零部件需要在承受较大机械载荷的同时，避免静电积累带来的安全隐患。传统金属部件虽然强度高、导电好，但重量大且易腐蚀；普通工程塑料轻便耐蚀，却不具备足够的强度和导电性。短切碳纤维增强工程塑料的出现，完美地填补了这一空白，为工业零部件提供了高强度与抗静电兼备的理想解决方案。本文将围绕这一主题展开详细阐述。
首先来看强度提升。工程塑料如尼龙6、尼龙66、聚甲醛、聚碳酸酯等，在纯树脂状态下拉伸强度通常在50-100 MPa之间，弯曲模量一般低于3 GPa。这些性能对于一些受力不大的外壳或结构件尚可，但对于需要承受较高载荷的齿轮、轴承保持架、泵体、气动工具壳体等工业部件，则远远不够。通过熔融共混加入短切碳纤维（通常添加量为10%-30%），可以显著提升力学性能。以尼龙66为例，添加20%的短切碳纤维后，拉伸强度可提升至180-220 MPa，弯曲模量可达8-12 GPa，缺口冲击强度也往往有2-4倍的提升。这意味着原本只能使用金属或昂贵的特种塑料的部件，现在可以用短切碳纤维增强尼龙以更低的成本和重量实现。
短切碳纤维增强效果的发挥依赖于纤维与基体之间的良好界面结合。未经表面处理的碳纤维与大多数工程塑料的相容性较差，容易发生脱粘。因此，优质的短切碳纤维产品通常会针对不同基体类型匹配专用的上浆剂。例如，用于增强尼龙的上浆剂含有环氧或聚氨酯组分，能够与尼龙的端基发生化学反应，形成牢固的化学键合。对于聚丙烯这类非极性基体，则需要使用马来酸酐接枝物作为增容剂，配合特殊上浆的短切碳纤维，以实现满意的界面强度。
其次是抗静电性能。许多工业环境，如煤矿、化工厂、粮食加工、粉体输送等，空气中存在易燃易爆的粉尘或气体。工程塑料本身是电绝缘体，表面摩擦容易产生静电，若不及时导走，静电荷积累到一定程度可能产生火花放电，引发灾难性事故。在塑料中加入短切碳纤维，可以使其表面电阻率从10¹⁴-10¹⁶ Ω降低到10⁶-10⁹ Ω（抗静电级）甚至10²-10⁵ Ω（导电级）。根据国际标准和行业规范，用于防爆环境的塑料部件通常要求表面电阻率小于10⁹ Ω。短切碳纤维凭借其低逾渗阈值（通常5%-8%即可达到抗静电水平），能够在不显著增加成本的前提下满足这一要求。
相比传统的抗静电剂（如乙氧基化胺、炭黑等），短切碳纤维具有永久抗静电、不析出、不吸湿、力学性能损失小等显著优势。炭黑虽然导电效果好，但需要较高的添加量（15%-25%），会导致材料冲击韧性大幅下降、熔融流动性变差、制品表面粗糙。而短切碳纤维在较低添加量下即可实现优异的导电性，同时还能增强力学性能，可谓一举两得。
在具体工业零部件应用中，短切碳纤维增强工程塑料已经取得了广泛成功。例如：
纺织机械中的导纱器、齿轮：要求高耐磨、抗静电，防止纱线因静电而缠绕。短切碳纤维增强尼龙提供了良好的自润滑性和静电导出能力。
煤矿井下设备的外壳和把手：需要高抗冲击性和防爆认证。短切碳纤维增强聚甲醛或尼龙在保持韧性的同时实现了永久抗静电。
电子元件自动贴装设备的吸嘴和夹具：要求高刚性、低静电，避免吸附元件时因静电导致贴装偏差。短切碳纤维增强聚醚醚酮或聚酰亚胺提供了卓越的综合性能。
燃油系统零部件：如燃油泵叶轮、油路连接件。需要耐燃油、低静电、高尺寸稳定性。短切碳纤维增强聚苯硫醚成为理想选择。
需要注意的是，短切碳纤维增强工程塑料在加工时可能会面临纤维断裂、表面浮纤、模具磨损等问题。通过采用双螺杆侧向喂料、低剪切螺杆组合、适当提高模具温度以及使用耐磨涂层模具，可以最大程度地保留纤维长度、改善表面质量并延长模具寿命。
总结而言，短切碳纤维增强工程塑料凭借其高强度与抗静电的独特组合，正在工业零部件领域逐步替代金属和传统塑料。它既能满足严苛的力学要求，又能确保本质安全，为工业装备的轻量化、高性能化和安全化提供了可靠的材料基础。
