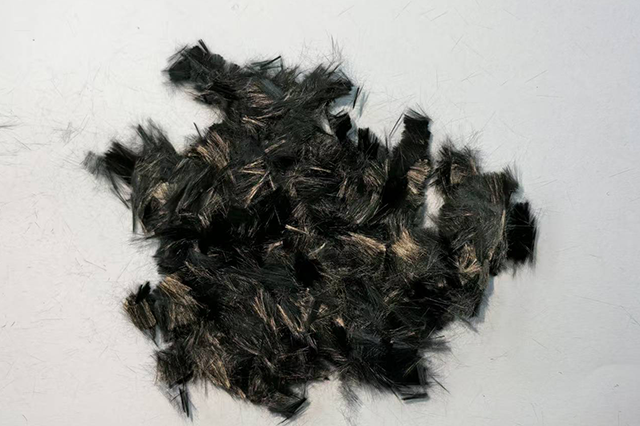

碳纤维短切作为一种高性能填料，其储存条件和预处理方法直接影响最终复合材料的质量。许多生产问题如分散不良、气泡、力学性能波动等，往往源于对碳纤维短切的管理不当。因此，了解正确的储存与预处理方法具有重要意义。
碳纤维短切通常以纸箱或编织袋包装，内衬防潮塑料袋。开封后，碳纤维短切会吸收空气中的水分。虽然碳纤维本身吸湿率很低，但上浆剂往往具有一定吸湿性。潮湿的碳纤维短切在高温混炼时，水分汽化会在熔体中产生微气泡，导致制品内部出现孔隙。对于要求致密结构的注塑件，这些孔隙会降低力学性能和外观质量。因此，碳纤维短切应存放在干燥、阴凉的环境中，相对湿度宜控制在50%以下。对于存放时间较长的材料，使用前可进行烘干处理，温度控制在80至100摄氏度，时间2至4小时。
静电问题是碳纤维短切处理中的常见困扰。碳纤维短切具有一定的导电性，在输送和搅拌过程中容易因摩擦产生静电，导致纤维吸附在设备壁面或相互团聚。在干燥环境下，这一现象更为突出。解决措施包括：控制环境湿度在50%至60%，增加离子风消除设备，或者在地面和工作台面铺设防静电垫。此外，操作人员应佩戴防静电腕带，以防止人体静电导致纤维飞散。
在将碳纤维短切与塑料基料混合时，混合方式的选择也很重要。对于小批量生产，可以采用低速转鼓混合机，将碳纤维短切与颗粒状树脂充分翻动混合。需要注意的是，高转速的搅拌机会对碳纤维短切造成剪切损伤，导致纤维长度缩短。对于大批量生产，失重式喂料系统配合侧向喂料是较为理想的方案，能够实现连续、准确的配比。
如果碳纤维短切出现结团现象，不应直接使用。结团的纤维在混炼过程中难以打开，会形成尺寸较大的团聚体，成为制品中的应力集中点和外观瑕疵。可以通过过筛或手工松散的方式处理结团，严重结团的材料应退回供应商。
预处理方面，为了改善分散性，部分用户会将碳纤维短切与少量偶联剂或相容剂进行预混合。这种方法需谨慎操作，因为偶联剂通常为液体，直接加入碳纤维短切可能导致局部润湿不均。较好的做法是将偶联剂溶解在挥发性溶剂中，喷洒在碳纤维短切表面，待溶剂挥发后再使用。
综上所述，规范化的储存与预处理是发挥碳纤维短切增强效果的基础环节，需要引起生产管理人员的重视。
